SLT-SY
MWELLPACK

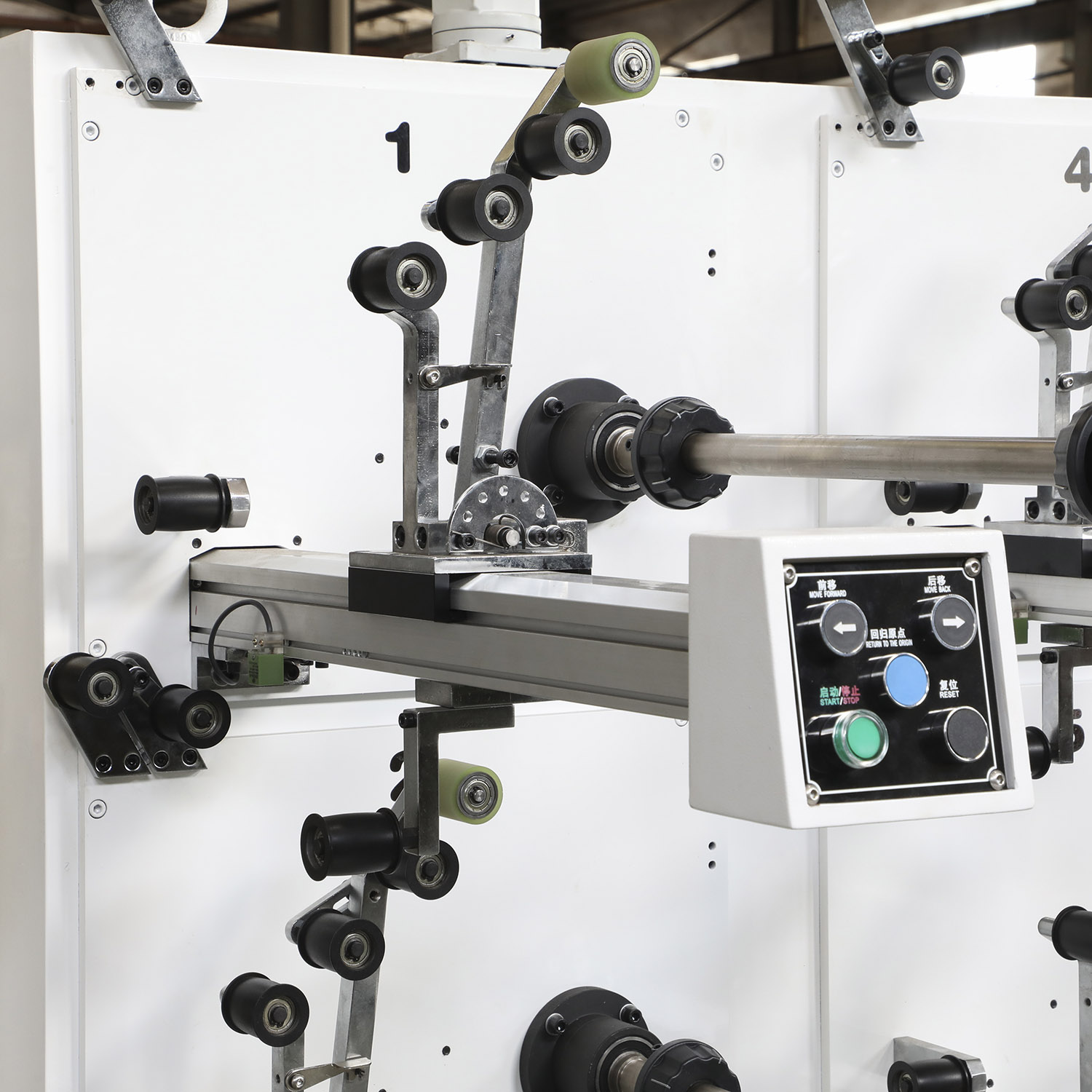

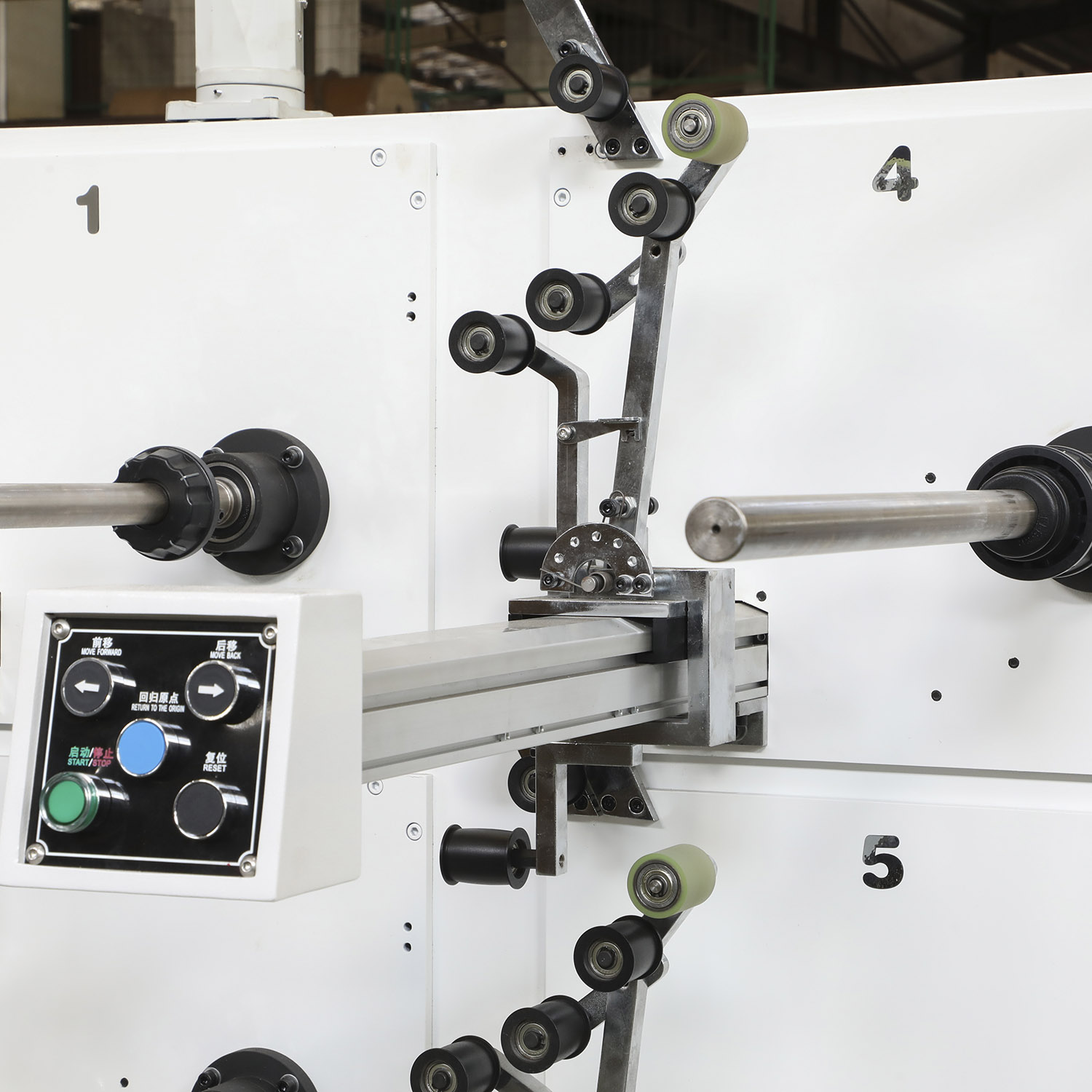

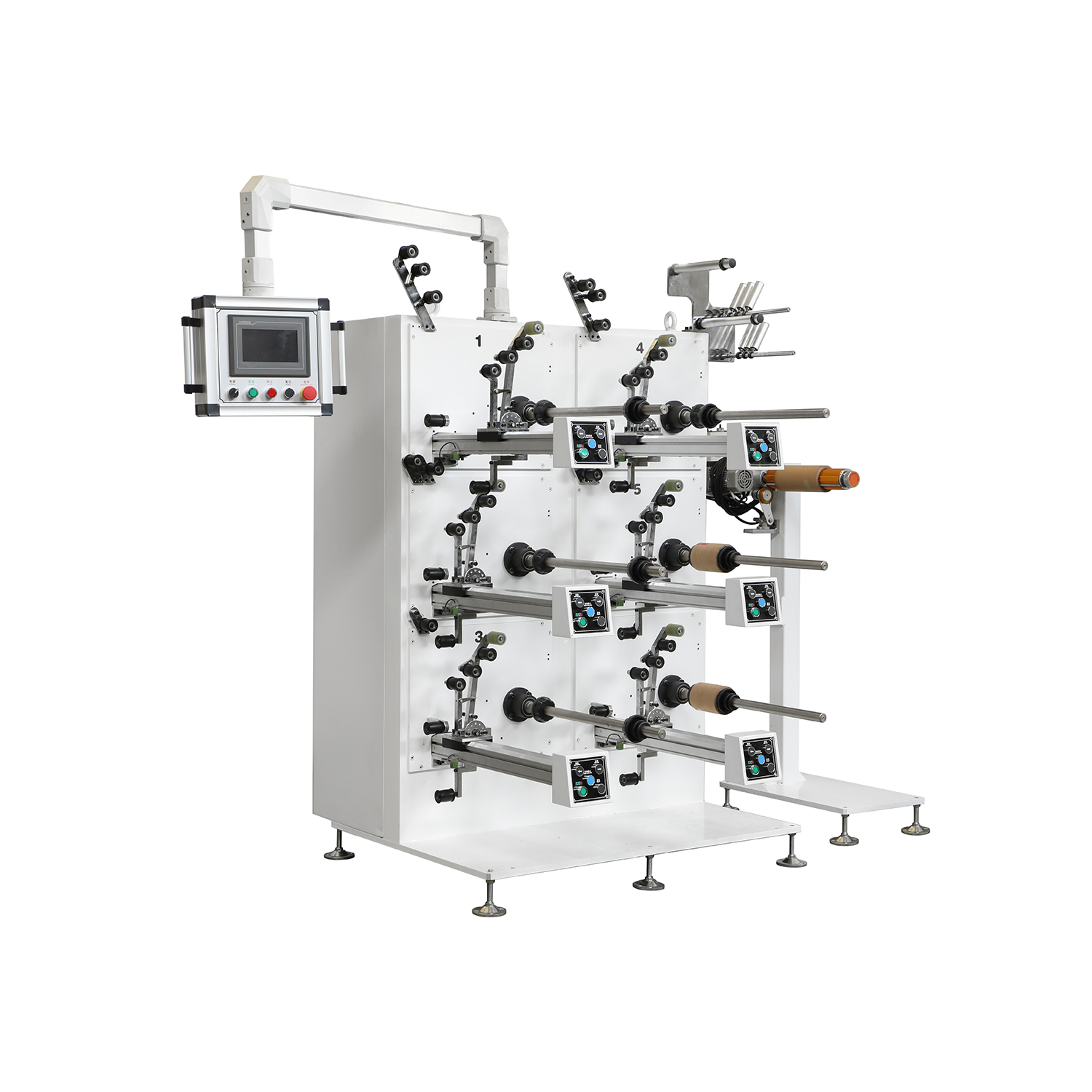

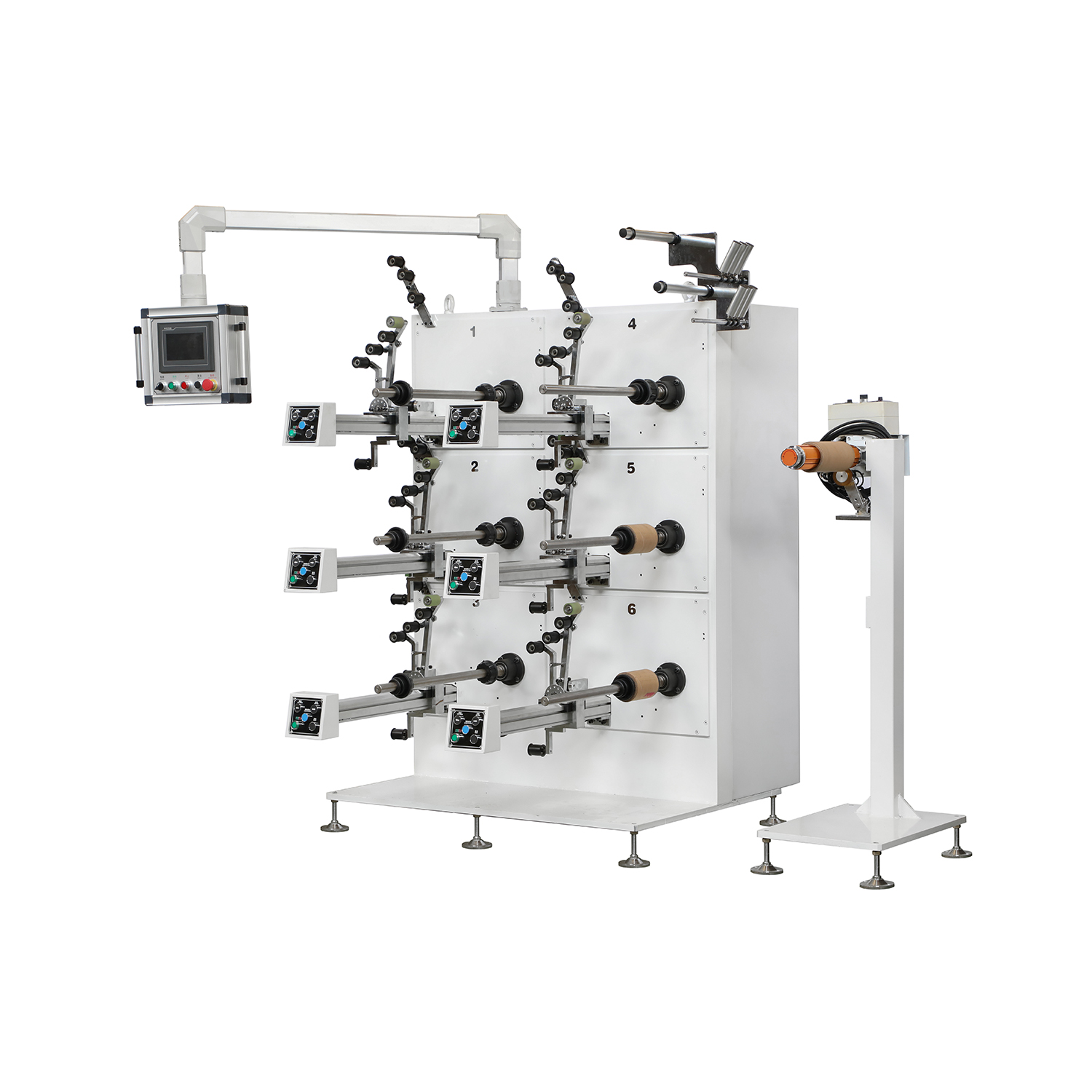

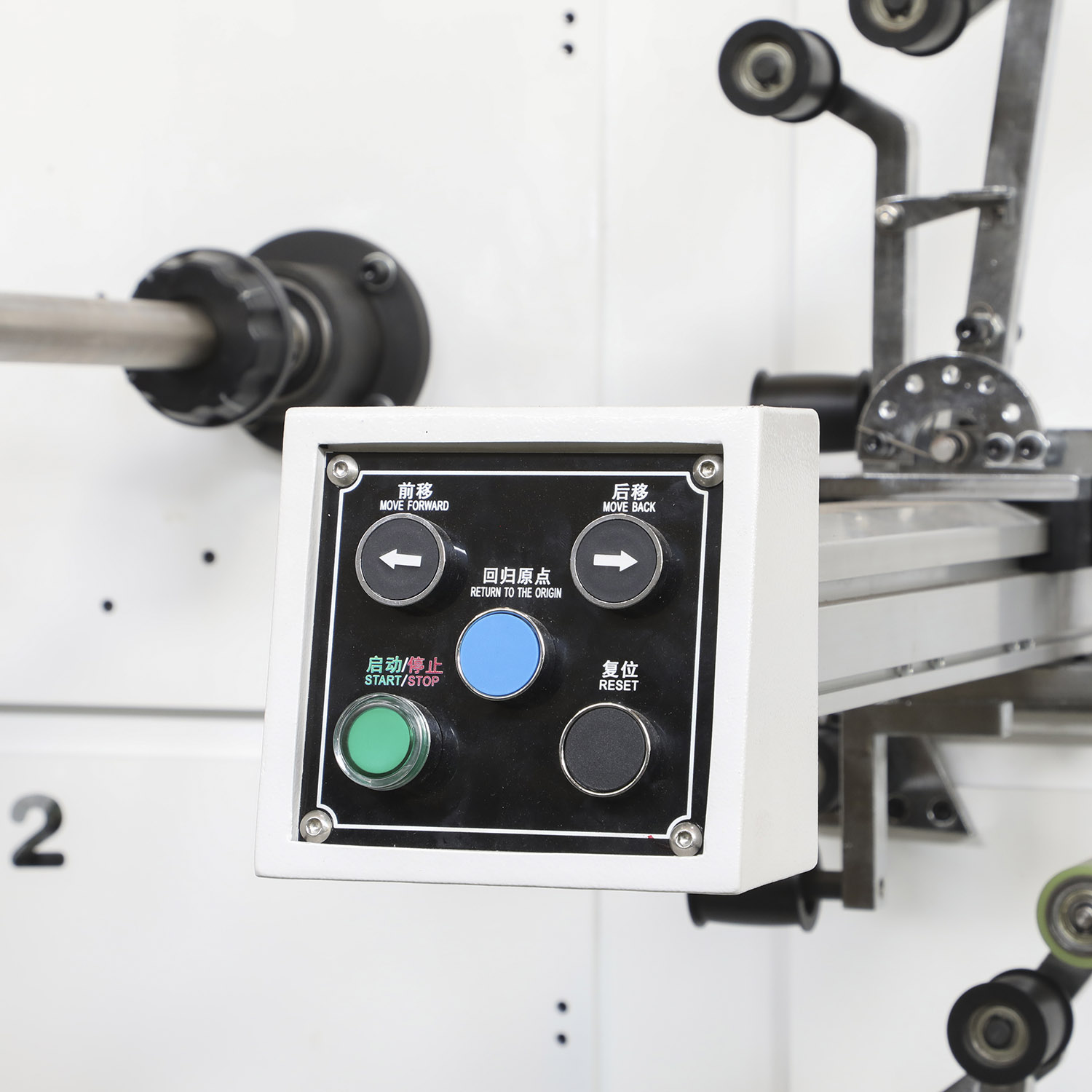

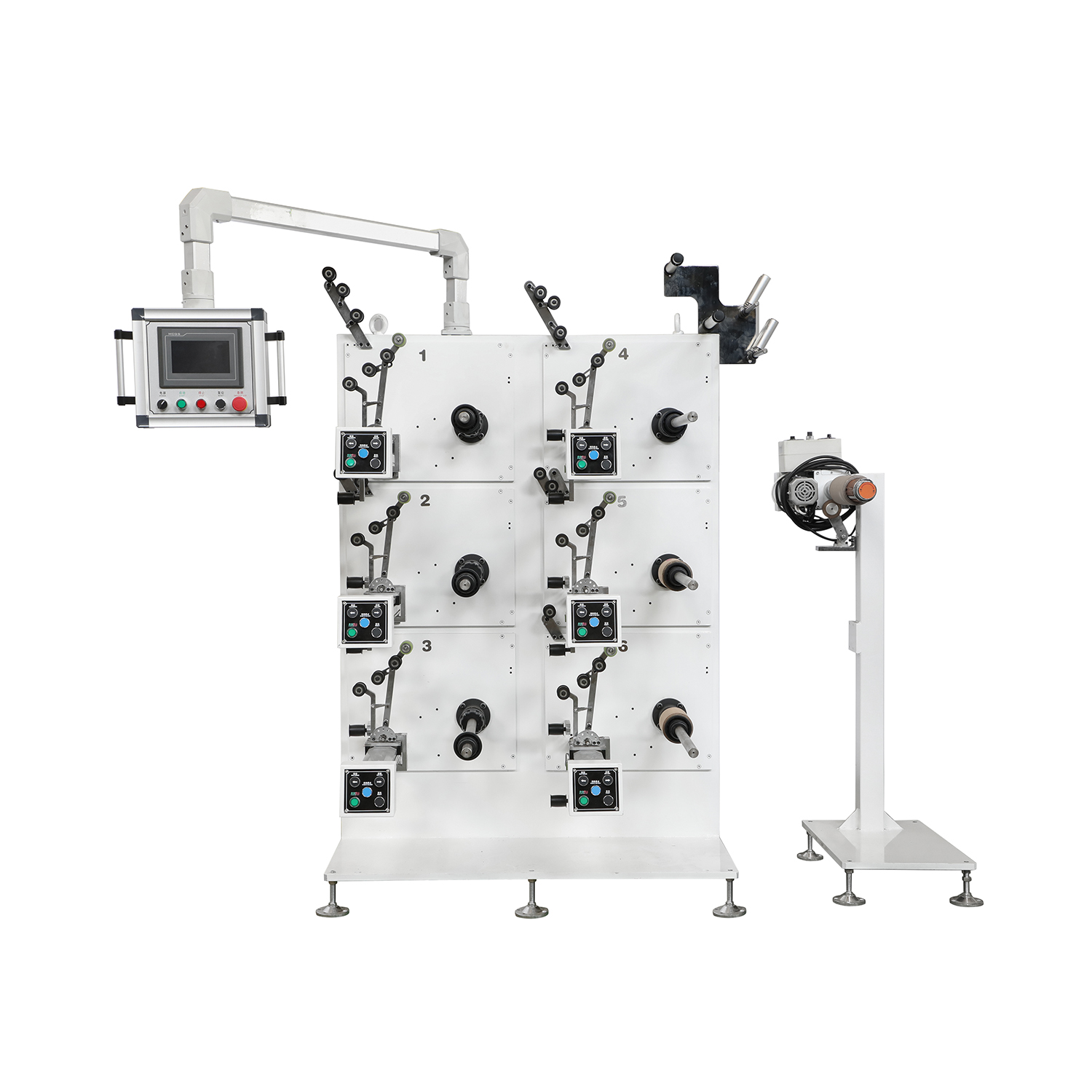

SLT-SY 36 Winding Head Slitting And Traverse Winding Machine
Configuration Single
Machine name: 36-axis winding machine + unwinding and slitting mechanism
Raw material width 100-1050MM, diameter 600MM
Unwinding magnetic powder tensioner: 10KG (with automatic constant tension system)
Slitting device: with traction device
Traction motor 4KW servo motor
Circular knife slitting, knife holder with 35 sets
1. Performance characteristics:
A. Mechanical speed: 80m/min
B. Tape width: 4-100mm
C. Tape thickness: 8-150UM
D. Winding diameter: 400mm
E. Winding length: 400mm
F. Power supply voltage: 3P 380V 50 Hz
G. Total power: 45KW
H. Overall dimensions:
2. Frame guide
A. Frame assembly: high-quality carbon steel anti-rust paint
B. Guide wheel: aluminum alloy anti-sticking
C. Guide rod: iron anti-rust
3. Tension: independent tension for each axis
A. Potentiometer
B. Swing arm: adjustable scale
C. Guide wheel: aluminum alloy plasma anti-sticking
4. Wire winding
A. 36 winding servo motors
B. 3” winding spindle assembly: tube core, maximum load-bearing capacity 30Kg
C. Optical axis quick lock
5. Wire arrangement
A. 36 servo motors for wire arrangement
B. Wire arrangement screw rod:
C. Wire arrangement bracket
6. Electrical parts
A. PLC controller (Siemens)
B. Touch screen (Siemens)
C. 72 sets of servo motor drivers (Huixunjun)
D. Relay (Schneider, France)
E. Switching power supply (Schneider, France)
F. Buttons and other low-voltage control components (Schneider, France, etc.)
G. Power control line
H. Air source Compressed air 0.4~0.6MPa, air source consumption 2L/min
7. Others
A. Tool box
B. Instruction manual
